تفاصيل المنتج:
|
| حجم المظهر: | 500 مم * 300 مم * 580 مم | وزن: | 40 كجم |
|---|---|---|---|
| طول ملزمة: | 90-120 ملم | ||
| إبراز: | آلة لف أوتوماتيكية بمسافة 200 مم,آلة لف أوتوماتيكية مخصصة,معدات لف أوتوماتيكية تباعد 50 مم |
||

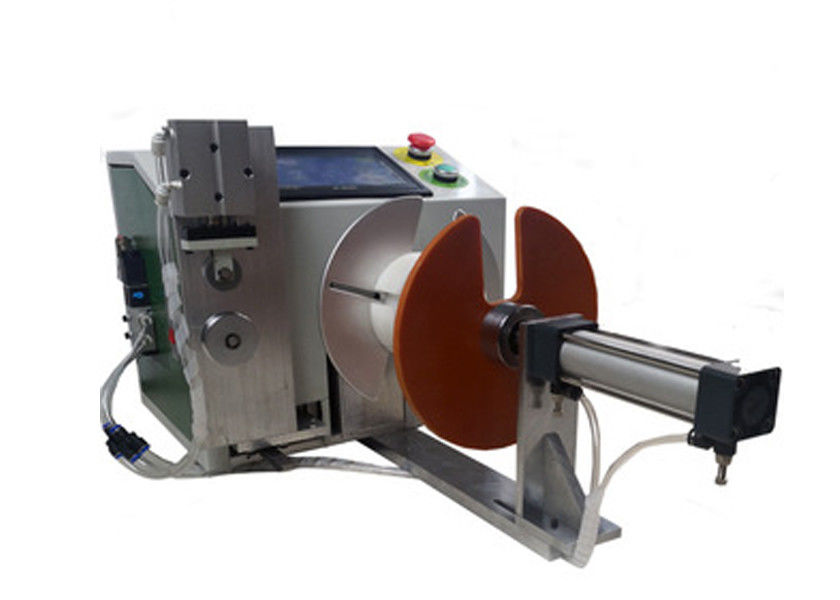

يمكن تخصيص آلة اللف الأوتوماتيكية آلة لف آلة اللف
تقنية الخلفية لآلة اللف والتجليد شبه الأوتوماتيكية:
صناعة الأسلاك كثيفة العمالة وكثيفة العمالة ؛تحتاج أسلاك التيار المتردد والتيار المستمر عمومًا إلى أن يتم لفها يدويًا وربطها بأربطة ، وهو أمر غير فعال للغاية ويستهلك قدرًا كبيرًا من الموارد البشرية.
الغرض من نموذج المنفعة هو توفير آلة لف وربط الأسلاك شبه الأوتوماتيكية البسيطة والفعالة ، والتي يمكنها تلقائيًا لف الأسلاك إلى حزم وتلف شريط الربط تلقائيًا.يتكون نموذج المنفعة من مكون إطار ، ومكون متعرج ، ومكون تحامل ، ومكون تغذية ، ومكون تحويل سلك ، ومكون ملتوي ، ولوحة واجهة بين الإنسان والآلة.في مكون الإطار ، توجد بعض المكونات الكهربائية وخطوط التحكم للتحكم الكهربائي.في مكون الإطار ، توجد مكونات متعرجة ، ومكون تحامل ، ومكون تغذية ، ومكون تحويل سلك ، ومكون ملتوي ولوحة واجهة بين الإنسان والآلة.يتم تزويد مجموعة التثبيت ببكرة شد مثبتة على منزلق التثبيت ومثبتة على طاولة التثبيت المنزلقة ؛يتم تزويد مجموعة التغذية بعجلة تغذية بالحزام وسكين قطع بالحزام ، والتي يتم تثبيتها على منضدة التغذية المنزلقة ؛يتم ترتيب مخلب لقط الحزام أمام منضدة التغذية المنزلقة ، ويتم ترتيب أسطوانة الحزام خلف منضدة التغذية المنزلقة ؛يتم تزويد مجموعة تحويل الأسلاك بمجموعة متعرجة ومجموعة تغذية.هناك زوجان من مخالب الهواء الميكانيكية مثبتة على طاولة انزلاق المحور z ومثبتة على المنضدة المنزلقة المدمجة للمحور السيني والمحور الصادي ؛تم تجهيز مجموعة الأسلاك الملتوية بمخالب هواء من الأسلاك الملتوية مع محور دوران ، مثبتة على طاولة انزلاق المحور z ومثبتة على طاولة انزلاق الترجمة.تم تجهيز مجموعة الإطار للمعدات بتجميع اللف ، وتجميع التثبيت ، وتجميع التغذية ، وتجميع التحويل ، والتجميع اللولبي ، ولوحة واجهة الإنسان والآلة ، وهي بسيطة في الهيكل ، ومريحة في الاستخدام ، وعملية لف بديلة وكفاءة عالية ؛في جانب التحكم ، تم اعتماد جهاز التحكم المنطقي القابل للبرمجة PLC للتحكم ، والذي يتميز بواجهة تشغيل بسيطة وبرمجة عامة وصيانة بسيطة.تحتاج فقط إلى الضبط وفقًا لبرامج مختلفة ، أي يمكنها لف وربط أسلاك مختلفة.
الخصائص الوظيفية لآلة اللف والتجليد شبه الأوتوماتيكية
هذا الجهاز مناسب لكابل طاقة التيار المتردد وكابل طاقة التيار المستمر وكابل بيانات USB وكابل الفيديو وكابل HDM عالي الدقة وخطوط نقل أخرى.يمكن لفها إلى حزم ذات قلب حديدي مطلي.يمكن استخدامه أيضًا في صناعات أخرى ، مثل شماعات الملابس ، إلخ.
يحتاج الموظفون فقط إلى إصلاح نهاية الخيط ، واستخدام مفتاح القدم لف الخيط ، ثم إخراجه ووضعه في فم الربط لربط الشريط تلقائيًا.تستغرق العملية برمتها 4-5 ثوانٍ فقط.يمكن للآلة ضبط طول السلك وعدد الملفات ، وإحصاء المخرجات.تعتمد هذه الآلة على التحكم في برنامج PLC ، وعرض النص لإعداد المعلمات ، وسهل التشغيل.يمكن أن يقلل من قوة إجهاد الموظفين ، ويحسن كفاءة العمل ، ويحفظ التعادل.
المعلمات الفنية لآلة اللف والتجليد شبه الأوتوماتيكية

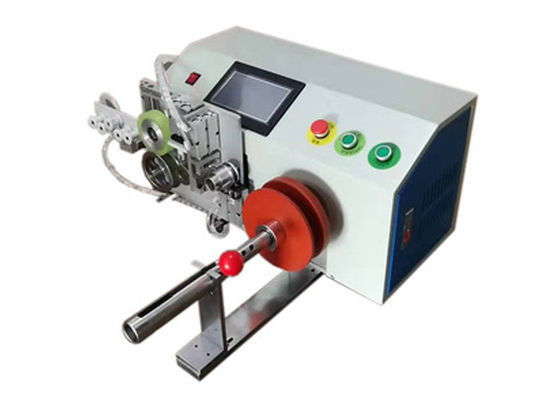

الموديل: kar-120p آلة لف وتجليد نصف أوتوماتيكية
طول ربطة العنق: 80-140 ملم
قطر الحزام: 10-30 مللي متر
سرعة الربط: 1 ثانية
تباعد اللف: 50-200 ملم
سرعة اللف: 1-10 قابل للتعديل
مزود الطاقة: ac220v50 / 60Hz
حجم الماكينة: 700 × 550 × 400 مم
الوزن: 45 كجم
